Le novità delle norme UNI/TS 11300:2014 parte 1 e 2

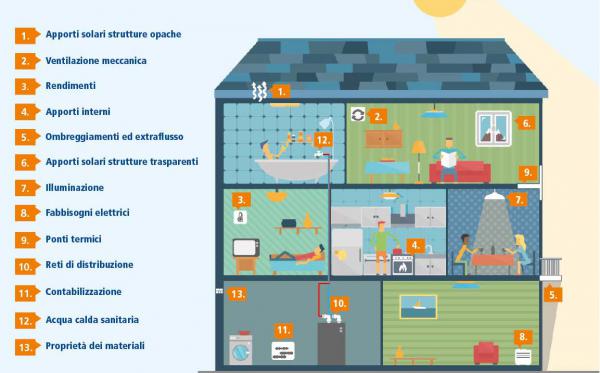

In breve, un elenco completo delle variazioni intervenute, per consentire a chi lo desidera di approfondire la norma nei punti di proprio particolare interesse.

 1. Apporti solari strutture opache

• Nel bilancio energetico dell’edificio gli apporti solari attraverso le strutture opache non vengono più moltiplicati per il coefficiente di utilizzazione, ma vengono sottratti direttamente alle perdite di trasmissione. [UNI/TS 11300-1 par. 5.2.1]
• Per le strutture opache dotate di intercapedini d’aria fortemente o debolmente ventilate, viene calcolata una trasmittanza equivalente per tener conto dell’effetto del flusso d’aria. [UNI/TS 11300-1 par. 5.2.2]

 2. Ventilazione meccanica

• Calcolo del fabbisogno di energia utile ideale del fabbricato adottando la “Ventilazione di riferimento”, ossia eseguito considerando tutti i locali come dotati di ventilazione naturale (viene escluso l’eventuale effetto dei recuperatori di calore). [UNI/TS 11300-1 par. 12.2]
• Calcolo della ventilazione effettiva con distinzione in base ai differenti tipi di impianti di ventilazione meccanica. [UNI/TS 11300-1 par. 12.3]
• Calcolo dei fabbisogni di energia termica per umidificazione e deumidificazione e calcolo dettagliato di impianti ad aria. [UNI/TS 11300-1 par. 5.3, UNI/TS 11300-2 par. C.3.2]
• Introduzione di un nuovo indicatore energetico, relativo al servizio di ventilazione, costituito dai soli fabbisogni elettrici per la movimentazione dell’aria. [UNI/TS 11300-2 par. C.1]

 3. Rendimenti

• Sono stati modificati alcuni valori dei rendimenti di regolazione tabellati. [UNI/TS 11300-2 prospetto 20]
• Nel calcolo dei rendimenti di emissione sono stati aggiunti i radiatori anche per locali aventi altezze maggiori di 4 metri ed è stato introdotto un fattore correttivo per pannelli radianti che considera le caratteristiche della stratigrafia della struttura in cui il pannello è annegato. [UNI/TS 11300-2 par. 6.2.3]
• Nuova definizione del rendimento globale medio stagionale, ottenuto come rapporto tra l’energia utile ideale del fabbricato e l’energia primaria. [UNI/TS 11300-2 par. 5.5.4]

 4. Apporti interni

• E’ stata modificata la formula per il calcolo degli apporti interni sensibili da utilizzare per edifici a destinazione d’uso residenziale. [UNI/TS 11300-1 par. 13.1.1]

 5. Ombreggiamenti ed extraflusso

• Sono stati esplicitati in apposite tabelle i fattori di ombreggiatura relativi alla radiazione diffusa da utilizzare ai fini del calcolo delle perdite di extraflusso. [UNI/TS 11300-1 Appendice D]
• Sono state aggiunte delle precisazioni e sono state applicate delle modifiche alla modalità di calcolo degli ombreggiamenti in presenza di doppi aggetti verticali. [UNI/TS 11300-1 Appendice D]
• Le perdite dovute ad extraflusso termico, sono calcolate considerando la temperatura apparente del cielo, calcolata considerando le caratteristiche climatiche del luogo in cui è ubicato l’edificio. [UNI/TS 11300-1 par. 11.4]

 6. Apporti solari strutture trasparenti

• La trasmittanza di energia solare, utilizzata per definire gli apporti solari attraverso le finestre, viene determinata tenendo conto del fattore di esposizione (F_w) non più fisso, ma variabile in funzione del mese e dell’esposizione. [UNI/TS 11300-1 par. 14.3.1]

 7. Illuminazione

• Introduzione di un nuovo indicatore energetico per edifici non residenziali, relativo al servizio di illuminazione artificiale degli ambienti, conforme al metodo completo della UNI EN 15193. [UNI/TS 11300-2 appendice D]

8. Fabbisogni elettrici

• I fabbisogni elettrici dei terminali di emissione si considerano recuperati come energia termica utile. [UNI/TS 11300-2 par. 8.1.2]
• Conteggiati anche i fabbisogni elettrici degli ausiliari dell’impianto aeraulico (compresa energia elettrica assorbita da eventuali ugelli). [UNI/TS 11300-2 par. C.3.2.3]

9. Ponti termici

• I ponti termici devono essere calcolati esclusivamente attraverso il calcolo analitico, ricorrendo ad atlanti conformi alla UNI EN ISO 14683 o a calcoli numerici conformi alla UNI EN ISO 10211. Non è più ammesso il calcolo percentuale. [UNI/TS 11300-1 par. 11.1.3]

10. Reti di distribuzione

• Il calcolo della temperatura media dell’acqua nelle tubazioni, anticipato dalle precedenti versioni di EC700, è stato introdotto nella norma. [UNI/TS 11300-2 par. A.3]
• Rendimenti di distribuzione utenza: aggiornati alcuni valori dei rendimenti di distribuzione tabellati ed aggiunto il caso di impianto “Autonomo” in edificio singolo. [UNI/TS 11300-2 par. 6.4.3]
• Per le reti calcolate con metodo di calcolo analitico, è stato prescritto il coefficiente di recupero che determina la quota effettivamente recuperata delle perdite. [UNI/TS 11300-2 par. A.2.2]
• Aggiunta la rete di distribuzione attribuita al circuito di generazione: le perdite della rete sono sommate direttamente al carico applicato ad ogni generatore. [UNI/TS 11300-2 par. 6.4]

11. Contabilizzazione

• Aggiunto un fattore correttivo per tener conto della presenza di contabilizzazione, come fattore moltiplicativo dell’energia in ingresso al sottosistema di regolazione. [UNI/TS 11300-2 par. 6.1.3]

12. Acqua calda sanitaria

• Modificati alcuni valori del fabbisogno utile ideale per ACS. [UNI/TS 11300-2 par. 7.1.3]
• La temperatura di alimentazione dell’acquedotto per il calcolo standard è pari alla media annuale della località. [UNI/TS 11300-2 par. 7.1.1]
• Il rendimento di erogazione è considerato fisso, pari al 100%. [UNI/TS 11300-2 par. 7.2]
• Ai fini del calcolo analitico delle perdite di distribuzione lato utenza, è stata introdotta una nuova formula che dipende dal numero di prelievi giornalieri. [UNI/TS 11300-2 par. 7.3.2]
• Per i consumi elettrici della rete di ricircolo è stato aggiunto un “fattore di riduzione” che tiene conto della presenza o meno di dispositivi a tempo. [UNI/TS 11300-2 par. 8.2]

13. Proprietà dei materiali

• Le proprietà termofisiche dei materiali ricavati da dati di accompagnamento della marcatura CE, devono essere corrette per tener conto delle condizioni in opera (metodo UNI EN ISO 10456). [UNI/TS 11300-1 par. 11.1.1]
• In assenza di dati di progetto attendibili le proprietà dei componenti edilizi possono essere ricavate dall’abaco di cui alla UNI/TR 11552, richiamabile da EC700. [UNI/TS 11300-1 par. 11.1.1]
